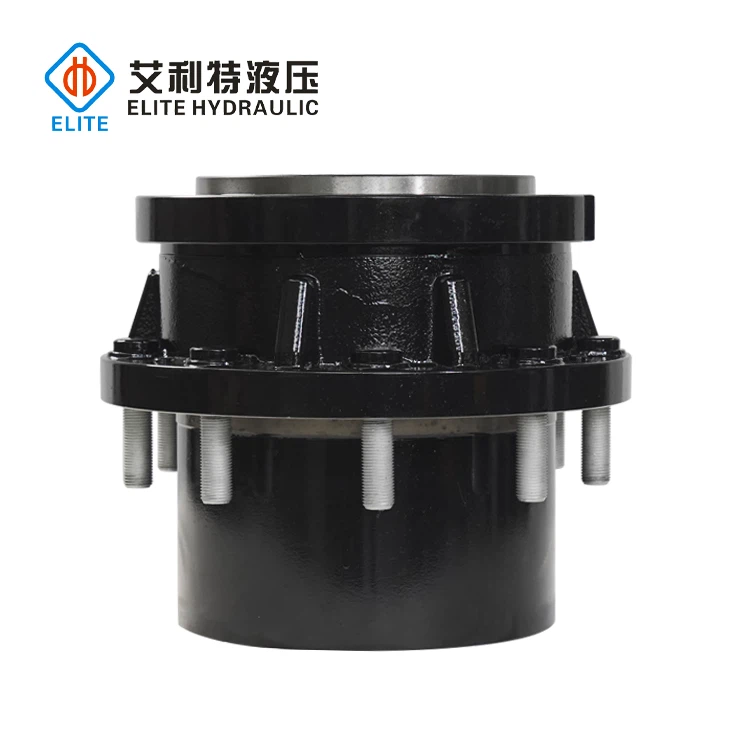

Unități cu butuci de cuplu
Transmisiile Torque Hub sunt proiectate pentru performanțe optime, oferind sisteme de angrenaje planetare în două sau trei trepte
Transmisiile Torque Hub furnizează cuplul de ieșire și performanța de lungă durată necesare pentru mașinile industriale și echipamentele mobile de afara autostrăzii. Unitate cu butuc de cuplu Ideal pentru propulsarea echipamentelor off-highway Cuplu maxim de la 3000 nm-110000nm.
Caracteristicile cheie includ:
Design optimizat al angrenajului
Acest lucru asigură o eficiență maximă și niveluri minime de zgomot, contribuind la o funcționare mai lină într-o varietate de aplicații.
Motor și invertor integrat
Sistemul dispune de un motor cu inducție trifazat de joasă tensiune integrat, asociat cu un invertor pentru un control continuu și eficient al puterii.
Monitorizarea temperaturii
Sistemul are încorporat un senzor de temperatură KTY de înaltă precizie, care asigură o monitorizare fiabilă a temperaturii pentru a preveni supraîncălzirea și pentru a asigura siguranța.
Detectarea vitezei
Torque Hub include un senzor de viteză cu efect Hall de înaltă rezoluție, care oferă date precise de viteză pentru un control precis.
Acest design cuprinzător face din Torque Hub o soluție ideală pentru aplicațiile care necesită rapoarte mari de reducere, eficiență și zgomot redus, toate menținând în același timp capabilități precise de control și monitorizare.
|
MODEL |
MAX IEȘIRE CUPLUL |
GAMA DE RAPORT |
VITEZA MAX.INTRARE |
HID. ORBITALĂ MOTOR |
MOTOR HIDRAULIC PISTON |
CANTITATE DE ULEI |
GREUTATE |
MODEL INTERSCHIMBABIL |
|
Nm |
1: |
rpm |
L |
Kg |
||||
|
HFT003 |
3000 |
6,8 |
4000 |
√ |
√ |
1-1.3 |
35-55 |
Bonfiglioli 601R1 Bonfiglioli 702C RR RRWD200 RR RRWD270 RR RRWD300 RR RRTD300 RR RRTD100 |
|
HFT005 |
5000 |
5-55 |
4000 |
√ |
√ |
1-1.3 |
50 |
BrevIni CTD2050 RR RML793 Bonfiglioli 603W Bonfiglioli 703C Omni VB04 RR RRWD500D |
|
HFT007 |
7000 |
11-57 |
4000 |
√ |
√ |
1.1 |
50 |
PMP PMR 680 Rexroth 8105E RRWD600D Brevini 402 Omni VB07 Fairfield 7CP Bonfiglioli 603W |
|
HFT010 |
10000 |
25-63 |
4000 |
√ |
√ |
1.5 |
56-63 |
O&K F10 Brevini CTD2010 Bonfiglioli 605W Bonfiglioli 705C RR RRWD800D RR RRT800D RR RRTD1000D Rexroth 8110E PMP PMR 780 Comer PGR-802T |
|
HFT011 |
13000 |
26-59 |
4000 |
√ |
2 |
80 |
Fairfield 11 CP Omni VB11 Rexroth 8120E 0&K F13 PMP PMR 1100 PMP PMR 1200 |
|
|
HFT017 |
17000 |
26-141 |
4000 |
√ |
2.5 |
90 |
Rexroth GFT17 Bonfiglioli 706C Brevini CTU3150 Brevini 703 RR RRWD1700D Omni VB18 0&K F20 RR RRTD1700T Fairfield CW18 Fairfield CW12 Comer PGR-1702/3T Comer PGR-1702/3W |
|
|
HFT020 |
20000 |
27-51 |
4000 |
√ |
2.5-3 |
105 |
Rexroth GFT17 Bonfiglioli 706C Brevini CTU3150 Brevini 703 RR RRWD1700D RR RRTD1701T Omni VB18 Rexroth 8130 PMP PMR 2000 PMP PMC 2000 |
|
|
HFT024 |
24000 |
44-170 |
4000 |
√ |
2.5-3 |
105-120 |
Rexroth GFT24 Bonfiglioli 707C Brevini CTU3200 Brevini 703 Omni VB18 RR RRTD2400T Comer PGR-2502/3T Comer PGR-2502/3W 0&K F30 |
|
|
HFT026 |
26000 |
26-62 |
4000 |
√ |
3.5-4 |
140 |
Rexroth GFT26 Fairfield CT26 |
|
|
HFT030 |
30000 |
23-42 |
4000 |
√ |
5 |
120 |
Rexroth 8144E |
|
|
HFT034 |
34000 |
51 |
4000 |
√ |
5 |
140 |
Rexroth GFT34 |
|
|
HFT036 |
36000 |
12-173 |
4000 |
√ |
5 |
140-170 |
Rexroth GFT36 Bonfiglioli 709C Bonfiglioli 710C 0&K F40 RR RRTD3600T PMP PMC 3000 Fairfield CR31 Brevini CTU3300 Comer PGR-3602/3T Comer PGR-3602/3W Rexroth GFT8145F |
|
MODEL |
IEȘIRE MAX CUPLUL |
GAMA DE RAPORT |
MAX. VITEZA DE INTRARE |
TIP MOTOR |
CANTITATE DE ULEI |
GREUTATE |
MODEL INTERSCHIMBABIL |
|
Nm |
1: |
Rpm |
L |
Kg |
|||
|
HFT040 |
40000 |
24-140 |
4000 |
De mare viteză |
6 |
180 |
Rexroth GFT40 0&K F44 PMP PMC4000 |
|
HFT050 |
50000 |
40-185 |
4000 |
De mare viteză |
7 |
228 |
Brevini CTU3500 Rexroth GFT50 Rexroth 8150E Rexroth 8160F Bonfiglioli 711C PMP PMC4500 Comer PGR-4802/3W Comer PGR-4802/3T |
|
HFT055 |
55000 |
73-185 |
3500 |
De mare viteză |
7 |
230 |
0&K F55 PMP PMC5000 Fairfield CR51 |
|
HFT060 |
60000 |
75-170 |
3500 |
De mare viteză |
7 |
230 |
Rexroth GFT60 Bonfiglioli 713C 0&K F60 PMP PMC6000 Comer PGR-6003W Comer PGR-6003T |
|
HFT065 |
65000 |
37-55 |
3500 |
De mare viteză |
7 |
300 |
Rexroth GFT65 Rexroth GFT8180E |
|
HFT070 |
70000 |
94-196 |
3500 |
De mare viteză |
7 |
330 |
Brevini CTU3700 0&K F80 |
|
HFT080 |
90000 |
76-206 |
3500 |
De mare viteză |
8 |
350 |
Rexroth GFT80 Bonfiglioli 715C Rexroth 8185F PMP PMC9000 Brevini CTU3850 Comer PGR-8003T Comer PGR-8003W |
|
HFT100 |
11000 |
84-222 |
3500 |
De mare viteză |
10 |
350 |
0&K F100 Comer PGR-9003T Comer PGR-9003W |
|
HFT110 |
13000 |
95-215 |
3500 |
De mare viteză |
11 |
400 |
Rexroth GFT110 Rexroth 8190F PMP PMC11000 0&K F100 Comer PGR-11003T Comer PGR-11003W Brevini CTU3110 Bonfiglioli 716C |
|
HFT130 |
14000 |
95-217 |
3500 |
De mare viteză |
11 |
415 |
0&K F130 PMP PMC13000 Rexroth 8190F |
